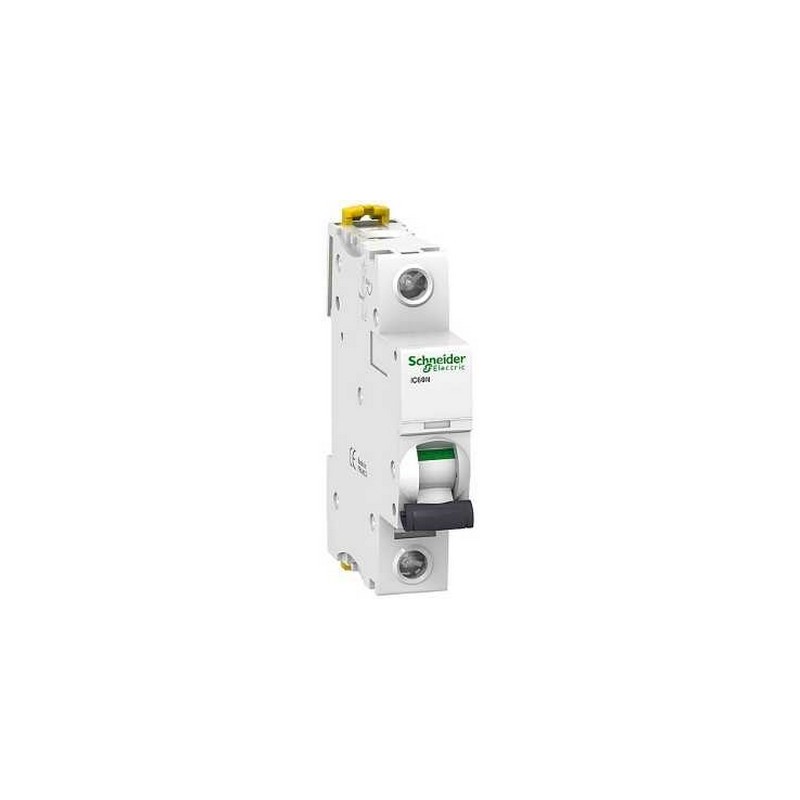

Acti 9 disjoncteur iC60N avec 1 Pôle et 25 Ampères courbe C pouvoir de coupure de 10 kA à 220-240 Volts courant alternatif 6000 Ampères à 230 Volts courant alternatif tension d'isolement nominale 500 Volts courant alternatif tension de tenue aux chocs 6 k

Type de produit ou de composant : Disjoncteur

Référence : A9F77125 / A9F74125

Nom du produit : IC60

Nom abrégé d'appareil : IC60N

Description des pôles : 1P

Nombre de pôles protégés : 1

In courant assigné d'emploi : 25 A - 25 A

Type de réseau : AC / DC

Technologie de déclencheur : Thermique-magnétique

Courbe de déclenchement : C

Catégorie d'emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2

Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2 / Oui conformément à EN 60898-1 / Oui conformément à IEC 60898-1

Caractéristiques complémentaires :

Fréquence du réseau : 50/60 Hz

Limite de déclenchement magnétique : 8 x In +/- 20 %

Classe de limitation : 3 conformément à EN 60898-1 / 3 conformément à IEC 60898-1

[ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2 / 500 V AC 50/60 Hz conformément à EN 60947-2

[uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2

Coupure pleinement apparente : Oui

Type de commande : Par maneton

Signalisation locale : Indicateur de déclenchement

Mode d'installation : Fixe

Support de montage : Rail DIN

Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas

Pas de 9 mm : 2

Hauteur : 85 mm

Largeur : 18 mm

Profondeur : 78.5 mm

Masse du produit : 0.215 kg

Couleur : Blanc

Durée de vie mécanique : 20000 cycle

Durée de vie électrique : 10000 cycle

Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max / Terminal simple, haut ou bas souple fil(s) 1...16 mm² max

Longueur de dénudage des fils : 14 mm haut ou bas

Couple de serrage : 2 N.m haut ou bas

Protection fuite à la terre : Sans
