Caractéristiques techniques :

Tension d'opération (Uo) : 220-250VAC / 50-60Hz.

Tension d'opération Max (Uc) : 275VAC.

Courant nominal de décharge (In) 8-20µs : L-N=15kA | L-PE=15kA | N-PE = 20kA.

Courant maximal de décharge (Imax) 8-20µs : L-N=30kA | L-PE=30kA | N-PE=40kA.

Niveau de protection (Up) : 1,2kV (mode commun) - 1,5kV (mode différentiel).

Classe de parafoudre : Type 2.

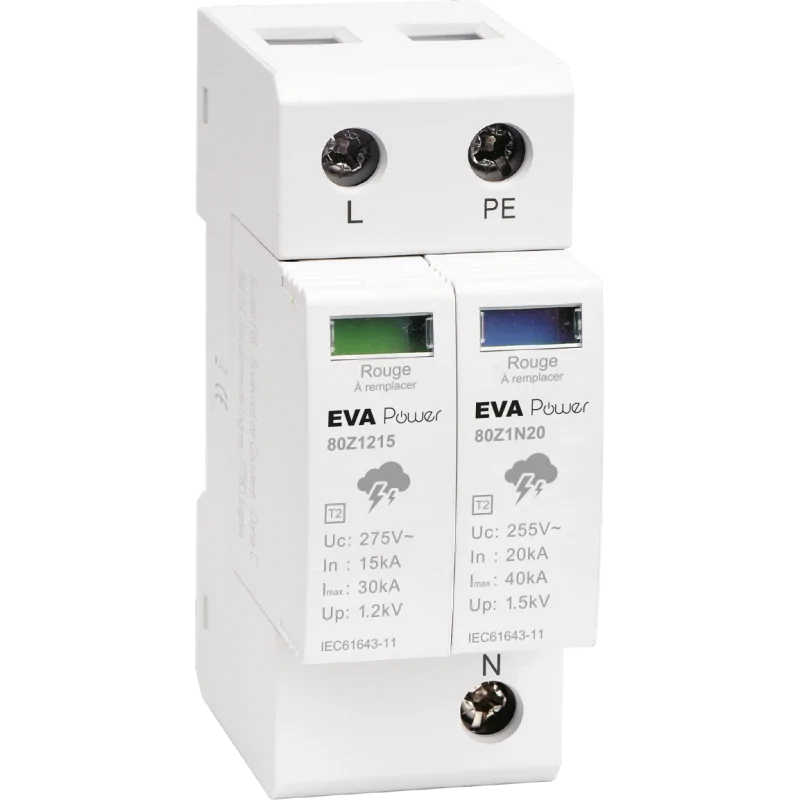

Configuration : 2 Cartouches débrochables (réf: 8021215 & 80Z1N20), composés d'une varistance ZnO et d'une varistance ZnO combiné avec un éclateur « spark gap ».

Protection Interne : par coupure du circuit via un dispositif thermique avec indicateur visuel.

Protection Externe : par branchement d'un disjoncteur Ph/N C20 (20A - type C) au parafoudre.

Montage : sur rail DIN symétrique de 35mm.

Schéma de connexion :

Le raccordement doit inclure les éléments suivants :

- N (Neutre) et L (Phase) reliés au bornier.

- Disjoncteur 1P+N - C20 placé en amont.

- Parafoudre (bornes L, PE, N).

- Bornier principal de terre.

Le raccordement doit respecter les recommandations de la norme NF C15-100 (§534).

Il est nécessaire d'assurer la protection contre les contacts indirects.

Les schémas illustrent le branchement d'un disjoncteur au parafoudre pour augmenter la probabilité d'offrir une continuité d'alimentation en cas de panne du parafoudre. Il convient de mettre en œuvre les règles de sélectivité habituelles entre le disjoncteur associé au parafoudre et les dispositifs de protection installés en amont.

Il convient de limiter au maximum les longueurs de connexion afin de préserver l'efficacité du parafoudre (≤ 50 cm).

Le raccordement à la terre est indispensable.

Montage sur Rail DIN symétrique 35mm (EN60715). Aucune distance d'installation du parafoudre par rapport à toute surface conductrice mise à la terre n'est requise.

Opération :

Lorsque le parafoudre est connecté et que son voyant mécanique est vert, la protection est active.

Les surtensions qui surviennent entre les 2 conducteurs actifs, ainsi que sur les conducteurs actifs et la terre, seront écrêtées.

Suite à un cumul de petites surtensions développant un courant inférieur au courant nominal de décharge ou par une surtension exceptionnelle de forte amplitude, la fin de vie des composants peut créer un échauffement qui déclenchera la protection interne.

Cette déconnexion sera indiquée par un changement d'état du voyant mécanique (à l'état rouge).

Consigne de sécurité :

Le raccordement électrique doit être réalisé par un électricien qualifié conformément aux normes et prescriptions en vigueur.

L'aspect extérieur du produit doit être contrôlé avant sa mise en service. Ne pas raccorder sur le réseau électrique des produits présentant des dommages ou toutes détériorations extérieures.

Tous parafoudres dont l'indicateur signale une fin de vie doit être changé dans les plus brefs délais afin de garantir la protection des équipements branchés en aval.

Avant toute intervention, mettre l'appareil hors tension.

Refermer soigneusement le boîtier avant la remise sous tension

- Dimensions (mm) :

Largeur : 36mm

Hauteur : 90mm

Profondeur totale : 69mm

Profondeur de la base : 51mm
