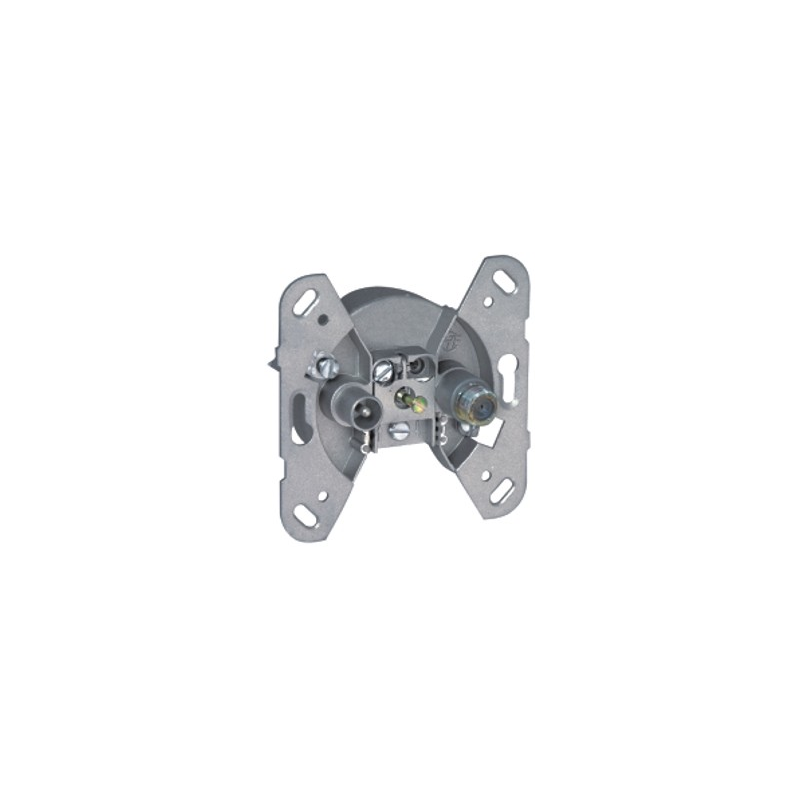

Le mécanisme de prise R-TV-DAT étoile Efapel (référence 21560) est le choix standard pour les installations de distribution TV individuelles ou les réseaux collectifs basés sur une architecture en étoile. Dans ce type de montage, chaque prise est raccordée indépendamment au répartiteur principal, ce qui assure une qualité de signal optimale sur l'ensemble du réseau.

Cette prise est équipée de deux sorties distinctes :

- R (Radio) pour le signal FM.

- TV/DAT (Télévision et Données), sortie combinée pour la TNT et les signaux de données.

Elle est conçue pour garantir un affaiblissement très faible, car elle ne fait pas transiter le signal vers d'autres prises. Elle est ainsi idéale pour la réception de la télévision numérique et des signaux de données modernes.

L'installation est rapide et sécurisée grâce aux bornes de connexion automatiques pour le raccordement du câble coaxial. Ce mécanisme doit être complété par une plaque de finition des gammes Efapel Logus 90, Sirius 70 ou Apolo 5000. Sa fixation est polyvalente (vis ou griffes fournies).

Caractéristiques techniques

Usage : Distribution R (Radio), TV (Télévision), DAT (Données)

Type de montage : Étoile (ou individuel)

Raccordement : Bornes automatiques pour câble coaxial

Affaiblissement : Très faible (conçue pour la terminaison)

Impédance : 75 Ohms

Indice de protection : IP20

Compatibilité : Gammes Efapel Logus 90, Sirius 70 et Apolo 5000
