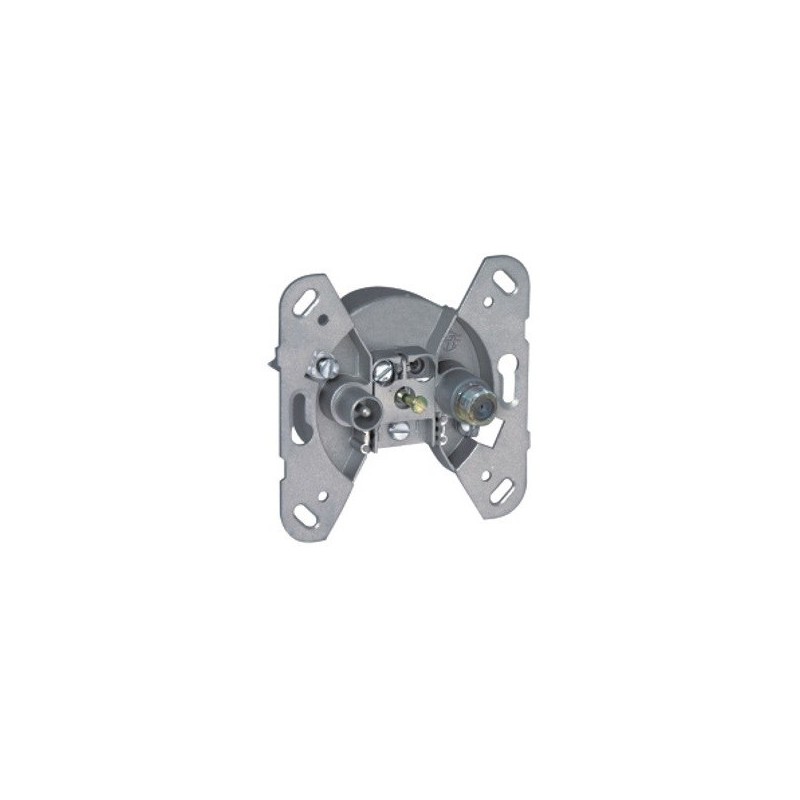

Le mécanisme de prise R-TV-DAT finale série Efapel (référence 21561) est un composant crucial pour la terminaison des réseaux d'antennes collectives (hôtels, immeubles). Contrairement aux prises de passage, cette prise est conçue pour être installée uniquement en fin de ligne (dernière position) pour assurer la terminaison du réseau coaxial.

Elle intègre une résistance de terminaison qui permet d'éviter les réflexions du signal et les interférences, garantissant ainsi une qualité d'image et de son optimale pour tous les usagers raccordés en amont.

Cette prise est équipée de deux sorties distinctes :

- R (Radio) pour le signal FM.

- TV/DAT (Télévision et Données), sortie combinée pour la TNT et les signaux de données.

L'installation est rapide et sécurisée grâce aux bornes de connexion automatiques pour le raccordement du câble coaxial. Ce mécanisme doit être complété par une plaque de finition des gammes Efapel Logus 90, Sirius 70 ou Apolo 5000. Sa fixation est polyvalente (vis ou griffes fournies).

Caractéristiques techniques

Usage : Distribution R (Radio), TV (Télévision), DAT (Données)

Type de montage : Finale Série (Dernière position dans la cascade)

Caractéristique principale : Intègre une résistance de terminaison

Raccordement : Bornes automatiques pour câble coaxial

Impédance : 75 Ohms

Indice de protection : IP20

Compatibilité : Gammes Efapel Logus 90, Sirius 70 et Apolo 5000
