Prise pass-through R-TV-DAT Connecteur F-DAT RTV pour câble coaxial de 9,5 mm de diamètre Le produit peut être commandé avec n'importe quelle douille MEC21, selon le type de cadre (le cadre 5 est le plus long pour les cadres Base et Aquarella, le cadre 4.

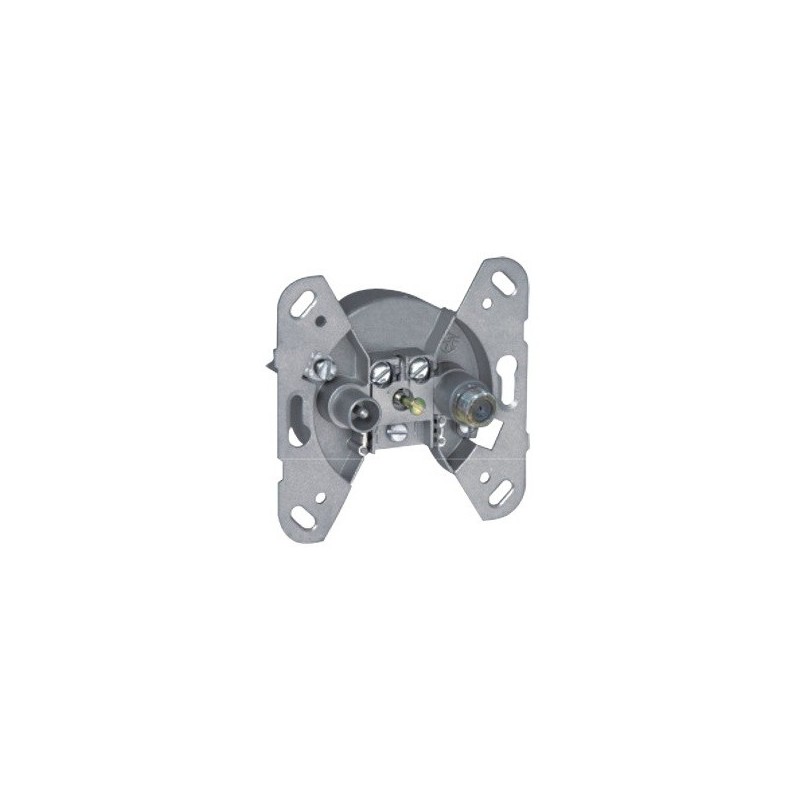

Le mécanisme de prise R-TV-DAT passage série Efapel (référence 21562) est un composant essentiel pour les réseaux d'antennes collectives (hôtels, immeubles) nécessitant le raccordement de plusieurs prises coaxiales en cascade. Ce type de prise permet au signal de traverser le mécanisme avec une faible atténuation pour alimenter la prise suivante (dite de terminaison).

Cette prise est équipée de deux sorties distinctes :

- R (Radio) pour le signal FM.

- TV/DAT (Télévision et Données), sortie combinée pour la TNT et les signaux de données (souvent utilisés dans les réseaux câblés modernes).

Elle est conçue pour garantir une excellente qualité de signal sur l'ensemble des fréquences UHF et des bandes de données.

L'installation est rapide et sécurisée grâce aux bornes de connexion automatiques pour le raccordement du câble coaxial. Ce mécanisme doit être complété par une plaque de finition des gammes Efapel Logus 90, Sirius 70 ou Apolo 5000. Sa fixation est polyvalente (vis ou griffes fournies).

Caractéristiques techniques

Usage : Distribution R (Radio), TV (Télévision), DAT (Données)

Type de montage : Passage Série (Intermédiaire)

Raccordement : Bornes automatiques pour câble coaxial

Atténuation : Faible (conçue pour une installation en cascade)

Impédance : 75 Ohms

Indice de protection : IP20

Compatibilité : Gammes Efapel Logus 90, Sirius 70 et Apolo 5000
